Vous roulez de nuit et un véhicule vous éblouit avec ses pleins phares. Quelques kilomètres plus loin, vous ne remarquez pas un usager mal signalé qui freine brusquement devant vous.
Ces situations courantes révèlent une méconnaissance répandue des systèmes d’éclairage automobile, source d’accidents et d’amendes évitables. Maîtriser l’ensemble des dispositifs lumineux de votre véhicule, leur positionnement et leur usage approprié améliore votre sécurité et celle des autres usagers.
Voici un guide pratique pour identifier chaque type de feu, comprendre son rôle et l’utiliser correctement selon les circonstances.
Les différents feux d’une voiture schéma et leurs fonctions essentielles
Chaque dispositif d’éclairage automobile répond à une double mission réglementée par le Code de la route : éclairer votre trajet et signaler votre présence ou vos intentions aux autres usagers. Cette dualité structure l’organisation de tous les équipements lumineux installés sur votre véhicule.
Les feux d’éclairage pour voir la route

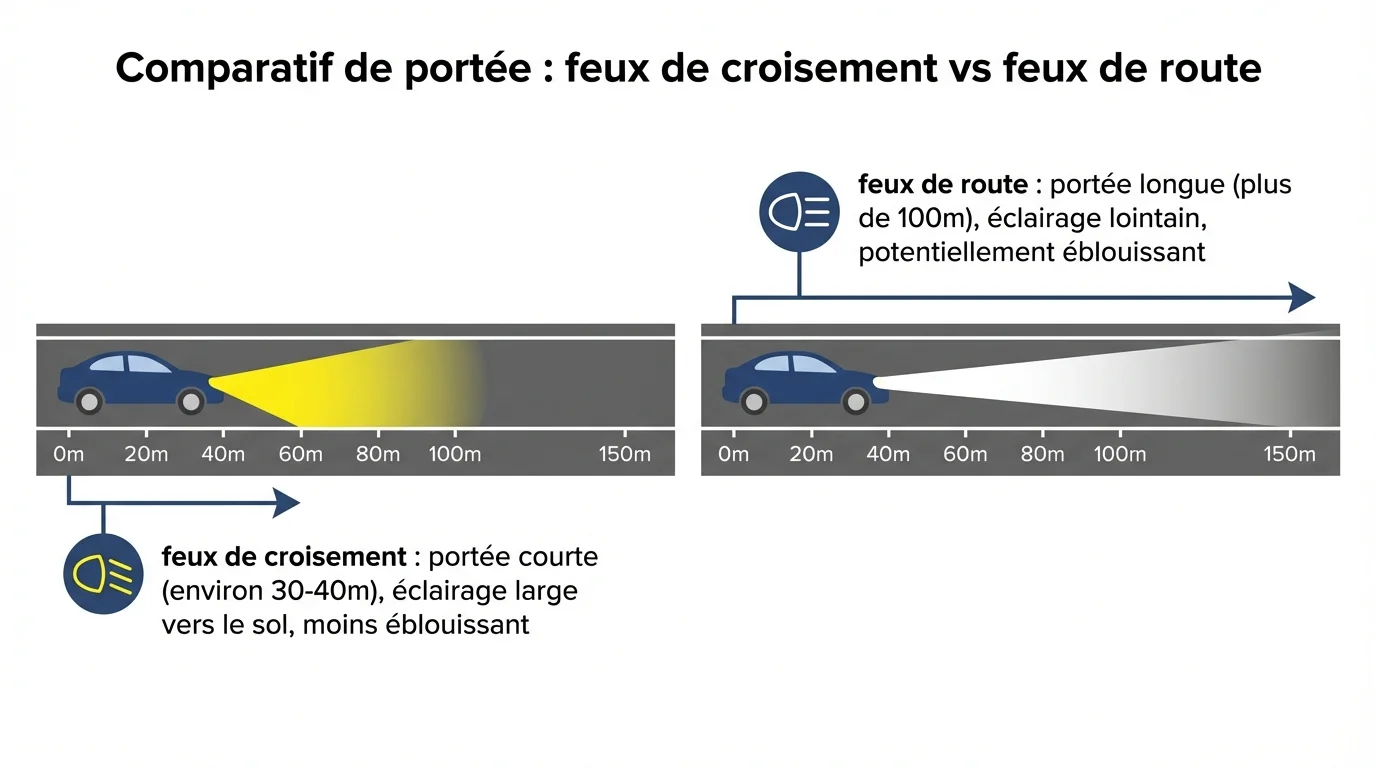

Les feux de croisement constituent votre éclairage principal en toute circonstance nocturne. Leur faisceau dirigé vers le bas évite d’éblouir les conducteurs qui vous croisent tout en illuminant la chaussée sur une distance minimale de 30 mètres. Leur puissance standard de 55 à 60 watts garantit une visibilité suffisante en agglomération comme sur route.
Les feux de route prennent le relais lorsque vous circulez seul sur voie non éclairée. Leur faisceau horizontal porte à 100 mètres minimum, quadruplant votre champ de vision. Leur activation exige toutefois de les éteindre immédiatement dès qu’un véhicule apparaît en sens inverse ou devant vous, sous peine d’éblouissement dangereux.
Les feux de brouillard avant diffusent un faisceau large et bas, spécialement conçu pour traverser les nappes de brume sans créer de réverbération. Leur installation reste facultative, mais leur efficacité devient utile lorsque la visibilité descend sous 100 mètres par temps de brouillard dense ou forte pluie.
Les feux de signalisation pour être vu et communiquer
Les feux de position, également appelés veilleuses, signalent votre présence sans éclairer la route. Leur faible puissance de 4 à 5 watts les rend visibles à 150 mètres minimum. Blancs ou jaunes à l’avant, rouges à l’arrière, ils accompagnent obligatoirement tout autre dispositif d’éclairage activé.
Les clignotants annoncent vos changements de direction. Ces indicateurs orange clignotent à intervalles réguliers sur les quatre angles du véhicule, complétés par des répétiteurs latéraux intégrés aux rétroviseurs ou aux ailes. Leur puissance de 21 watts assure une visibilité maximale de vos intentions.
Les feux stop s’allument instantanément lorsque vous freinez. Leur intensité lumineuse supérieure à celle des feux de position alerte immédiatement les conducteurs qui vous suivent. Certains véhicules récents embarquent un troisième feu stop central surélevé, renforçant cette signalisation vitale.
Le feu de brouillard arrière émet une lumière rouge particulièrement intense, visible même dans un épais brouillard. Son usage se limite strictement aux conditions météorologiques dégradées, car son éblouissement gêne considérablement les autres conducteurs par temps clair. Un seul feu suffit réglementairement, généralement positionné à gauche ou au centre.
Les feux de jour et feux de détresse
Les feux de jour se déclenchent automatiquement au démarrage sur tous les véhicules neufs depuis 2011. Ces dispositifs blancs de faible intensité améliorent votre détection diurne par les autres usagers, réduisant les risques de collision frontale de 5 à 10% selon les études européennes. Leur consommation électrique minimale préserve votre batterie.
Les feux de détresse activent simultanément tous vos clignotants. Ce signal d’urgence avertit d’un danger immédiat ou d’un véhicule immobilisé. Le bouton triangulaire rouge, facilement identifiable sur le tableau de bord, déclenche ce dispositif que vous devez utiliser systématiquement en cas de panne ou d’obstacle sur la chaussée.
Les feux de recul blancs éclairent automatiquement la zone arrière lorsque vous enclenchez la marche arrière. Au-delà de leur fonction d’éclairage, ils préviennent piétons et véhicules de votre manœuvre. L’éclairage de plaque d’immatriculation, obligatoire et blanc, permet la lecture de vos caractères d’identification à 20 mètres minimum la nuit.
Tableau récapitulatif des caractéristiques techniques
| Type de feu | Caractéristiques principales |
|---|---|
| Feux de position | 4 unités, blanc/jaune avant et rouge arrière, 150 m de visibilité, 4-5 W |
| Feux de croisement | 2 avant blanc/jaune, portée 30 m minimum, 55-60 W, faisceau dirigé vers le bas |
| Feux de route | 2 ou 4 avant blanc/jaune, portée 100 m minimum, 55 W, faisceau horizontal |
| Feux de brouillard avant | 2 avant blanc/jaune, faisceau large bas, installation optionnelle |
| Feu de brouillard arrière | 1 unité rouge gauche/centre, très lumineux, obligatoire depuis 1990 |
| Feux stop | 2 ou 3 arrière rouges, intensité élevée, activation au freinage |
| Clignotants | 4 minimum orange/ambre, 21 W, clignotement régulier |
| Feux de recul | 1 ou 2 arrière blancs, éclairage zone manœuvre |
| Feux de jour | 2 avant blancs, activation automatique, obligatoires depuis 2011 |
| Éclairage plaque | 1 arrière blanc, lisibilité 20 m |
Schema feux voiture selon leur position sur le véhicule
La disposition normalisée des dispositifs lumineux répond à des règles précises établies par les normes européennes ECE R48. Cette standardisation garantit une reconnaissance immédiate par tous les usagers, quelle que soit la marque ou le modèle du véhicule.
Disposition des feux à l’avant du véhicule
L’avant de votre voiture concentre les équipements d’éclairage. Sur chaque côté, vous trouvez symétriquement disposés :
- Les feux de position blancs ou jaunes en position haute ou intégrés aux blocs optiques
- Les clignotants orange, généralement positionnés en extrémité pour maximiser leur visibilité angulaire
- Les phares de croisement et de route, souvent regroupés dans un même bloc avec ampoule double filament H4 ou séparés en technologie H7
- Les feux de brouillard avant, installés bas sur le pare-chocs pour éviter la réverbération
- Les feux de jour, intégrés aux blocs optiques ou formant une signature lumineuse LED distincte
La réglementation impose une hauteur maximale de 1,5 mètre pour les feux avant, avec un espacement minimal de 0,6 mètre entre les deux côtés. Cette géométrie optimise la perception de votre largeur par les autres usagers.

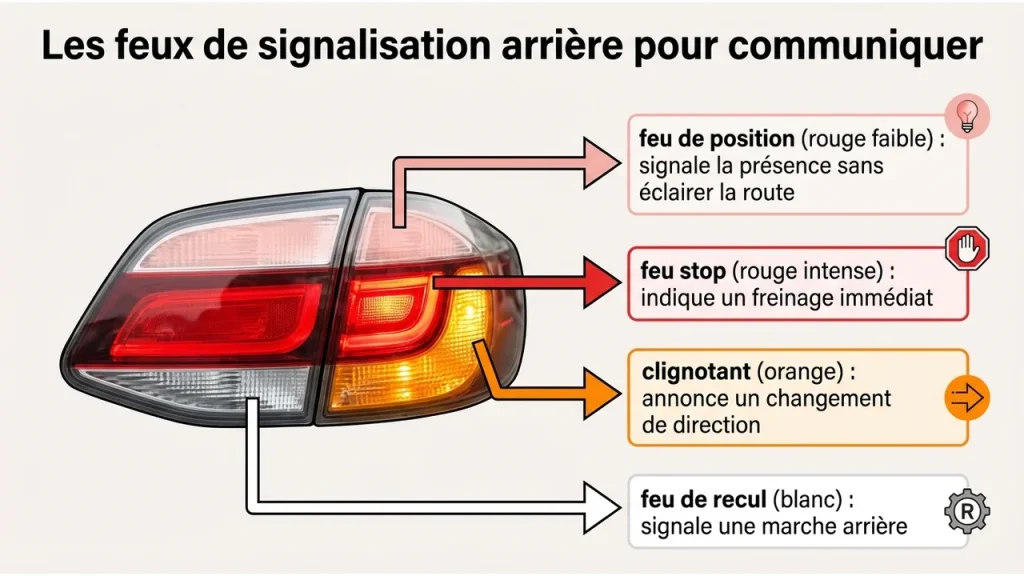

Configuration des feux à l’arrière
L’arrière présente une organisation tout aussi rigoureuse. Chaque côté comporte :
- Les feux de position rouges, allumés simultanément avec ceux de l’avant
- Les clignotants orange, parfois rouges sur certains modèles anciens
- Les feux stop rouges, nettement plus lumineux que les feux de position
- Le feu de recul blanc, présent d’un seul côté ou des deux selon les modèles
Le feu de brouillard arrière se positionne uniquement à gauche ou au centre, jamais des deux côtés pour éviter une confusion avec les feux stop. L’éclairage de plaque d’immatriculation occupe la partie centrale basse, diffusant une lumière blanche sur les caractères.
Les véhicules modernes ajoutent un troisième feu stop central surélevé, généralement intégré au becquet ou à la lunette arrière. Sa position haute améliore sa visibilité par les conducteurs éloignés.
Feux latéraux et répétiteurs de clignotants
Les flancs du véhicule accueillent des équipements complémentaires de signalisation. Les répétiteurs de clignotants orange se logent dans les rétroviseurs extérieurs ou sur les ailes avant. Cette duplication latérale renforce la perception de vos changements de direction par les usagers en angle mort.
Certains véhicules longs intègrent des feux de position latéraux orange ou des catadioptres réflecteurs. Ces éléments passifs réfléchissent la lumière des autres véhicules sans consommer d’énergie, améliorant votre visibilité latérale de nuit.
Les catadioptres rouges arrière et orange latéraux complètent ce dispositif réflecteur obligatoire, particulièrement efficace lorsqu’un véhicule vous éclaire de côté à une intersection.
Symboles des feux sur le tableau de bord
Votre tableau de bord affiche des témoins lumineux correspondant à chaque dispositif activé. Cette interface visuelle confirme le bon fonctionnement de vos équipements :
| Symbole | Signification |
|---|---|
| Ampoule verte | Feux de position allumés |
| Phare vert faisceau bas | Feux de croisement actifs |
| Phare bleu faisceau droit | Feux de route activés |
| Phare vert avec vague | Feux de brouillard avant en fonction |
| Phare orange avec vague | Feu de brouillard arrière allumé |
| Flèches vertes clignotantes | Clignotants actifs gauche ou droite |
| Triangle rouge | Feux de détresse déclenchés |
La surveillance régulière de ces témoins détecte rapidement une ampoule défectueuse. Un clignotement accéléré d’une flèche de direction signale généralement une défaillance du côté concerné.
Réglementation et utilisation correcte des feux automobiles
La législation française encadre strictement l’équipement et l’usage des dispositifs d’éclairage. Cette réglementation vise à harmoniser la signalisation routière et prévenir les situations dangereuses liées à un mauvais usage des feux.
Obligations légales et normes ECE en vigueur
Le Code de la route définit les équipements obligatoires dans ses articles R313-1 et suivants. Tous les feux installés doivent répondre aux normes européennes ECE pour obtenir l’homologation. Les véhicules neufs commercialisés depuis 2011 embarquent obligatoirement des feux de jour automatiques.
Le feu de brouillard arrière devient obligatoire sur les véhicules produits après 1990. Les feux de croisement, de route, de position, stop, clignotants et de recul restent obligatoires sur tous les véhicules sans exception. L’absence ou le dysfonctionnement d’un dispositif obligatoire expose à une contravention de troisième classe, soit 68 euros d’amende.
Le contrôle technique vérifie systématiquement le réglage de vos phares. Un abaissement de 1% à 10 mètres constitue la norme pour éviter l’éblouissement. Les contrôleurs examinent également la propreté des blocs optiques et le fonctionnement de tous les dispositifs obligatoires.
Quand allumer chaque type de feu selon les conditions
L’adaptation de votre éclairage aux conditions de circulation garantit votre sécurité et celle des autres usagers. Par temps clair en journée, vos feux de jour automatiques suffisent. Certains véhicules plus anciens nécessitent l’activation manuelle des feux de position.
Dès la tombée de la nuit en agglomération éclairée, activez vos feux de croisement. Les feux de position seuls ne suffisent jamais pour circuler, même en ville. Sur route non éclairée sans circulation opposée, passez en feux de route pour bénéficier de la portée maximale.
Par temps de pluie ou neige, maintenez vos feux de croisement même en journée. Lorsque la visibilité chute sous 100 mètres, ajoutez vos feux de brouillard avant si votre véhicule en dispose. Le brouillard dense nécessite également l’activation du feu arrière, que vous devez impérativement éteindre dès que les conditions s’améliorent.
Les tunnels imposent l’allumage des feux de croisement dès l’entrée, quelle que soit la luminosité. Cette obligation vise à compenser la variation brutale de luminosité et maintenir votre visibilité pendant la transition.
Sanctions et contrôle technique des dispositifs d’éclairage
L’usage inapproprié de vos feux expose à des sanctions graduées. Rouler sans éclairage de nuit ou par visibilité insuffisante constitue une contravention de quatrième classe, sanctionnée par 135 euros d’amende et un retrait de points. L’utilisation abusive du feu de brouillard arrière par bonne visibilité entraîne une amende de 38 euros.
Le contrôle technique classe les défaillances d’éclairage selon leur gravité. Un feu de croisement défectueux génère une contre-visite obligatoire. L’absence de feu de position ou stop provoque également un refus immédiat du véhicule. Les défauts mineurs comme une ampoule de feu de plaque grillée donnent lieu à une observation sans contre-visite.
Les technologies d’éclairage évoluent vers des systèmes adaptatifs. Les phares directionnels suivent la trajectoire en virage sous 40 km/h, améliorant la détection des obstacles latéraux. Ces innovations renforcent votre sécurité active tout en respectant le cadre réglementaire établi.
